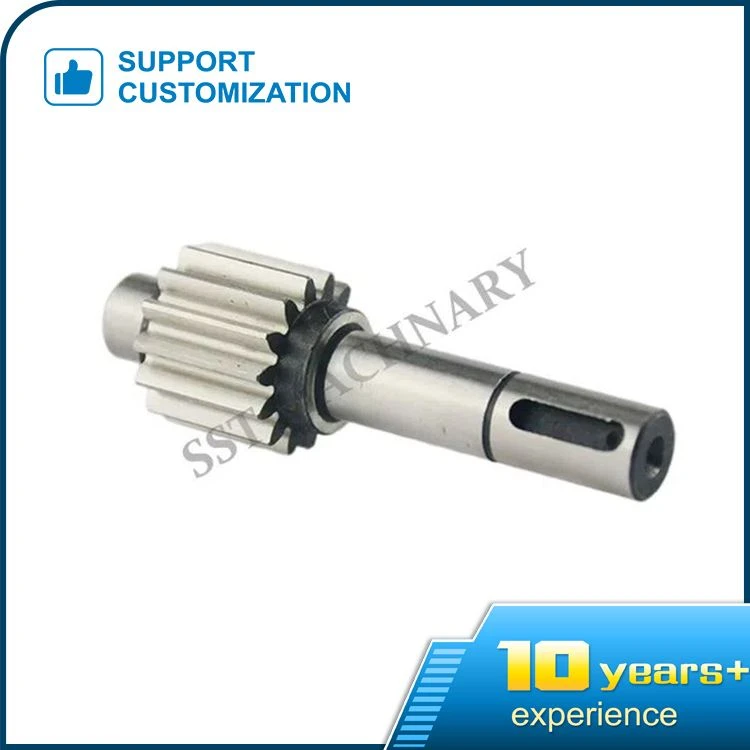

Привідний вал

Форма складання та фіксації шестерні та вала шестерні зазвичай приймає: (збірка вала шестерні)

Підходить ключ в зборі

Підгонка вузла конічної втулки

Інтерференційна посадка

Зубчаста передача — це механізм передачі енергії, який потребує високої точності механічної передачі. У той же час це також пристрій зміни швидкості. Щоб забезпечити найкраще змащення, найнижчу температуру, найменший шум і найбільшу потужність передачі під час роботи на високій швидкості, координація між шестернею та валом є дуже важливою.

1, Шпонкова підгонка є найбільш часто використовуваною формою підгонки, яка поділяється на одну шпонку, подвійну шпонку, шпонку тощо. Вимоги до складання невисокі. Як правило, його можна зібрати за допомогою мідного молотка, щоб відповідати загальній механічній трансмісії.

2, Відповідність конічної втулки відносно висока, а точність конічної втулки та внутрішнього отвору шестерні дуже висока. Під час складання потрібні спеціальні гідравлічні інструменти, які широко використовуються в більш важливих механічних пристроях.

3, Посадку з натягом також називають щільною посадкою. Під час складання шестерню потрібно нагріти, щоб після термічного розширення внутрішнього отвору шестерні її можна було легко насадити на оброблений вал шестерні та закріпити на валу після охолодження. Важко розібрати половину шестерні. Методи нагрівання шестерні включають метод кип'ятіння масла та метод електромагнітного нагріву.

Вал шестерні в зборі:

1. Підгонка: посадка між отвором і валом має відповідати зазначеним вимогам. Наприклад, фіксована з'єднувальна шестерня не повинна бути ексцентричною або перекошеною; Механізм ковзання не повинен бути зачеплений або застряг; Шестерня на ослабленому валу не повинна хитатися.

2. Міжцентрова відстань і бічний зазор: переконайтеся в точності міжцентрової відстані передач і належного бічного зазору. Якщо люфт шестерні занадто малий, трансмісія буде негнучкою, а якщо люфт занадто великий, вона схильна до ударів і вібрації.

3. Точність контакту поверхні зуба: забезпечити точність точності контакту поверхні зуба та положення контакту. Якщо положення контакту неправильне, два зачеплені шестерні матимуть відносні похибки.

4. Позиціонування шестерні: забезпечте точне позиціонування шестерні, а зміщення не повинно перевищувати вказане значення.

5. Баланс: велика шестерня з високою швидкістю повинна бути перевірена на динамічний баланс після складання на валу, щоб запобігти надмірній вібрації.
