Конічна втулка шківа

Конічна втулка шківа:

Конічна втулка шківа машин SST широко використовується разом із зірочками, клиноременними шківами, зубчастими шківами, муфтою та іншими механічними частинами з конічними отворами.

Серія конічних втулок виготовлена ​​з високоякісних інженерних матеріалів з високою толерантністю.

Функція проста у використанні та не потребує додаткових змін. Ці втулки підходять практично для всіх типів вузлів і розмірів. Вони є найкращим вибором конструкції для механічних з’єднань.

Щоб завершити позначення, додайте розмір отвору.

Жодного дорогого повторного розточування: доступний повний діапазон метричних і британських систем.

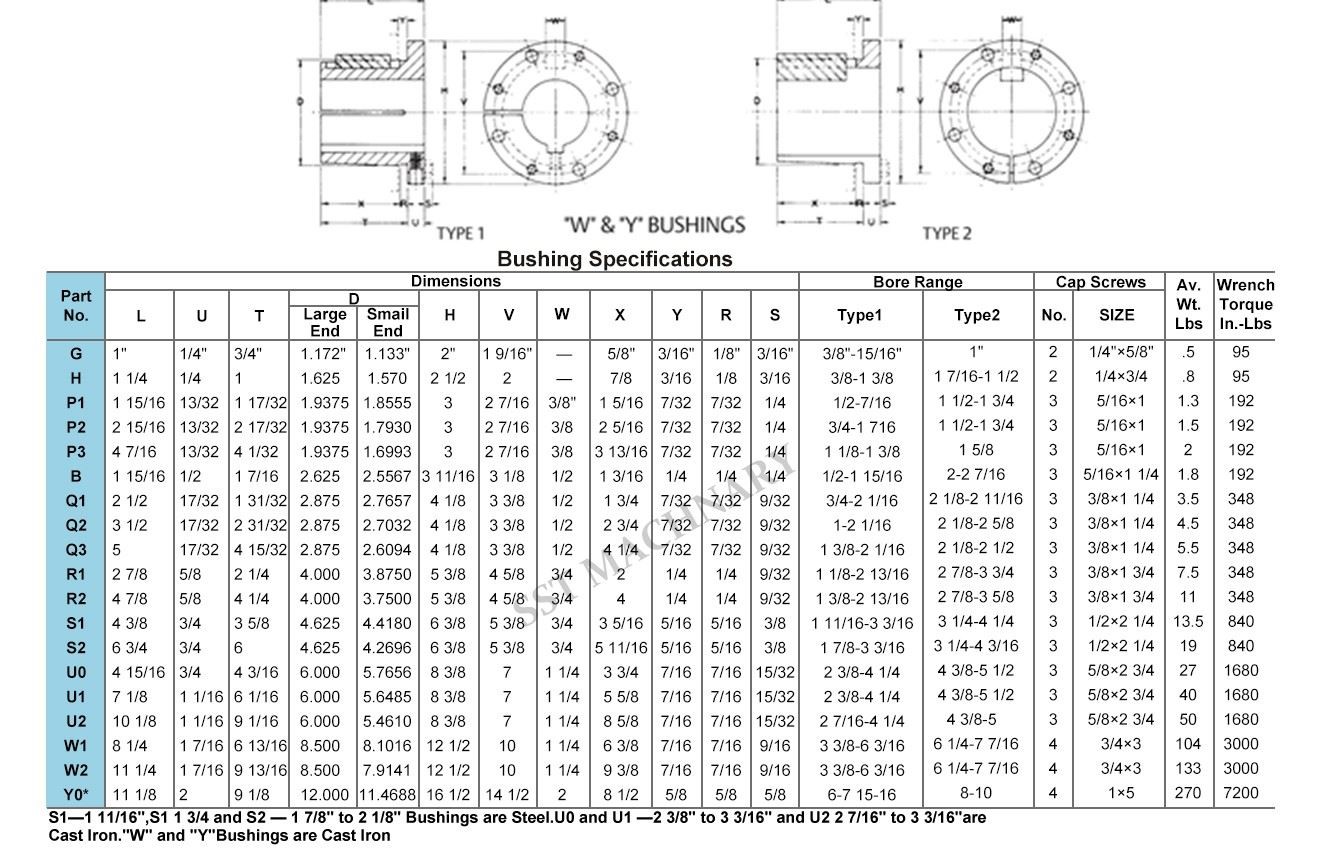

Стандартний діапазон підходить до валів діаметром до 125 мм/5 дюймів, а необхідний діаметр втулки залежить від застосування.

Доступний повний діапазон малого радіусу дії для компактних легких збірок і чистого, компактного дизайну.

Простота установки і демонтажу.

Розберіть для конічної втулки шківа:

1. Послабте всі болти, відкрутіть один або два болти відповідно до кількості отворів для розбирання, змастіть малюнок болта та наконечник болта маслом і вставте болти в отвори для розбирання, як показано на малюнку нижче.

2. По черзі затягніть болти, доки конічна втулка та шків не ослабляться.

3. Зніміть конічну втулку та шків ременя з вала.

Коли конічна втулка з’єднує шків паса з валом, утворюється з’єднувач з натягом. Внутрішній отвір конічної втулки з'єднаний з валом за допомогою шпонки, і крутний момент і зусилля передаються через шпонку. Незважаючи на відсутність ключового з’єднання між конусною втулкою та шківом пасу, існує позитивний тиск на поверхню з’єднання, і створене тертя може передавати крутний момент і силу.

Перевагами шківового приводу є:

Ремінний шків передає енергію для пом'якшення впливу навантаження

Ремінний шків працює стабільно, з низьким рівнем шуму і вібрації

Структура приводу шківа проста і легко регулюється

Точність виготовлення та монтажу приводу шківа не така сувора, як приводу з сіткою

Ремінний шків має функцію захисту від перевантаження

Діапазон регулювання міжосьової відстані між двома валами ремінної передачі шківа великий
