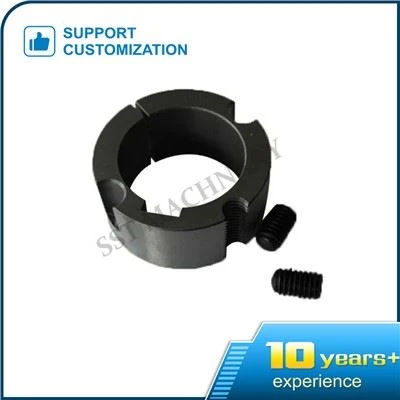

Конічна втулка Qd

Принцип конструкції конічного фіксатора: серед систем конічних фітингів найбільш відомі «інтернаціонал» і «Морзе». Перший має конусність 3,5 дюйма на фут, кут конусності 15 градусів 48 'і не має здатності до самоблокування. За відсутності механічних зусиль узгоджені частини легко розділити. Типовий конус Морзе використовується для кріплення свердла або розширювального конуса до осі верстата. Його конусність становить 0.625 дюймів у діаметрі на фут довжини, а кут конуса становить 2 градуси 59', що може підтримувати здатність до самоблокування навіть у змащених умовах.

Використання принципу конусності для кріплення деталей на валу по суті полягає в перетворенні осьової сили в радіальну. Ця конструкція повинна створювати максимальну силу кріплення та водночас полегшувати роз’єднання частин. Цього можна досягти, зробивши конус найкращим кутом (8ступінь).

Коротко поясніть силу узгодження конічної втулки (конічної втулки 2517): коли осьова сила притискає конічну втулку до втулки, радіальні сили будуть створюватися на межі між валом і конусною втулкою, конусною втулкою та втулкою, і ці тиски можуть досягати 70-80n/mm2 (pH > PS). На конічній поверхні шківа та конічної втулки виникають окружні напруги розтягування та окружні напруги стиску, які можуть досягати 160-190 н/мм2.

Таким чином, у відповідній конструкції шківа та конічної втулки (конічної втулки 2517) визначається відповідність шківа та конічної втулки, а отвір конічної втулки має бути в межах допустимого максимального отвору валу.

Після виявлення тріщин у конічній втулці (конічна втулка 2517) під час використання, оператори не повинні обробляти їх без дозволу, але вони повинні бути виявлені та відремонтовані професіоналами. Якщо тріщина неглибока, поверхню можна обробити перед неруйнівним контролем. Якщо тріщини немає, його можна використовувати повторно. Якщо все ще є тріщини, його буде списано на металобрухт. Конкретний обсяг ремонту буде визначено професійними техніками.
